Erdung

Bewegtes Wasser transportiert Ladungen, die Spannungen erzeugen. Heizungsrohre stehen also durch das von der Pumpe bewegte Heizungswasser unter einer Spannung. Diese Spannung erzeugt Ströme, die wieder ein elektrisches Feld bewirken. Ebenso wirken die metallischen Leitungen wie eine Antenne auf alle anderen elektrischen Felder höherer Frequenz. Das Potenzial der Heizungsleitungen muss also mit einer eigenen Erdungsleitung gegen Erde abgeleitet werden, damit es keine Schäden an der Anlage (Korrosion) und an Ihrer Gesundheit verursacht.
      Alle Heizungs- und Wasserleitungen sind an einer Stelle zu brücken und an den Potenzialausgleich des Hauses anzuschließen. (Leitung 5)

Hausanschlussraum mit Potenzialausgleich.
[Muster eines Hausanschlussraumes (Quelle: RWE Bauhandbuch)]

[ Inhalt ]

Netzformen

"Die Energie kommt bei uns aus der Steckdose" - doch da ist noch was davor, was Ihnen das Leben schwer macht. Im wahrsten Sinne des Wortes. Es ist die Art, wie die Leitungen verklemmt wurden. Das sorgt immer wieder für Überraschungen.

Jeder Strom über eine Leitung erzeugt einen kleinen, aber messbaren Spannungsfall auf seiner Leitung. Der ist auch noch umso höher, je höher seine Frequenz ist. In der Skizze unten wird die linke Seite (TN-C Netz) meist benutzt, um die elektrische Energie bis an die Stockwerksverteilung zu bringen. Hier werden wegen der aus den einzelnen Stockwerken zusammenkommenden Stromstärken Leitungsquerschnitte >10mm² verwendet. Ab der Stockwerksverteilung wird ein TN-S Netz mit kleineren Querschnitten und (deshalb) mit einem separaten Schutzleiter verwendet (rechts). Das Ganze ist ein TN-C-S Netz, was Ihnen und Ihren elektronischen Geräten viel Schaden bringen kann - besonders bei einer LAN-Vernetzung.
      Für rein ohmsche Lasten funktioniert das Konzept von 1900 prima. Bei induktiven und kapazitiven Lasten - also Motoren und Kondensatoren - wird es schon problematisch. Heute werden elektronische Netzteile überall verwendet. Diese erzeugen Formen von Strömen, die massenhaft Oberwellen enthalten und sich deshalb kapazitiv überall einkoppeln können. Für diese ist ein Leiter ein richtiger Widerstand und eine Antenne.
      Durch die Zusammenschaltung von Schutzleiter PE und Nullleiter N (Bildmitte) haben Sie jetzt aber auch die Spannungen der hochfrequenten Ströme auf allen Schutzleitern des restlichen Netzes. Ursrpünglich sollte ja mal der Schutzleiter Sie und das Metallgehäuse Ihres Computers schützen! - Je höher die Netzbelastung durch Strom oder Frequenz auf der Stockwerksleitung steigt, desto höher ist die Spannung auf dem PEN-Leiter gegen Erde - und damit auch die des "Schutzleiters". Ströme suchen sich immer die Wege des geringsten Widerstandes (wer würde es anders machen?) und vagabundieren dann schon mal über Heizungsleitungen durchs Haus zur Erde.

Netzformen

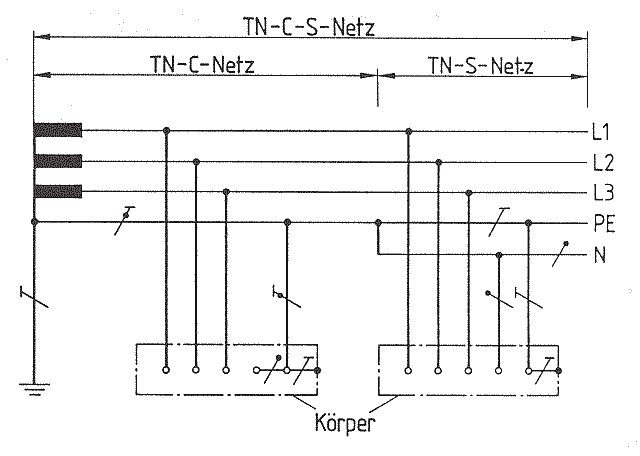

[Normengerecht nach VDE 0100 Teil 300: Am Häufigsten ist in Deutschland die TN-C-S Netzform verbaut worden. Diese Netzform ist ab 10mm²CU zulässig, aber für Mensch und EDV gefährlich.]

Nur wenn die beiden Leiter (N und PE) sauber getrent voneinander bis an den Potenzialausgleich geführt werden, haben Sie eine Chance, die elektronische Verseuchung Ihres Versorgungsnetzes zu verhindern. Dazu gehören alle Metallteile im Gebäude, die Heizungs- Sanitär- und Elektroinstallation!
So hat sich heute ein potenzial- und stromfreier PE-Leiter (PE = protective earth, grün-gelb) als wichtigster Leiter herausgestellt. Dann erst kommt erst der hellblaue Nullleiter.

Abhilfe

Sie sollten immer ein durchgehendes EDV-gerechtes TN-S Netz (rechts) gegenüber einer Kombination als TN-C-S Netz bevorzugen. Es kostet nur minimal mehr und bewahrt Sie vor hochfrequenten Überraschungen auf dem Erdleiter. Es kann auch nachträglich installiert werden, in dem der bisher 'gesparte' Schutzleiter noch vom (Stockwerks-)Verteiler zur Potentzialausgleichschiene (PAS) eingezogen wird. Dann werden alle Brücken (bis auf die eine im Hausanschluss) zwischen N- und PE- Klemmleisten rausgenommen und Sie haben einen ausgleichsstromfreien Schutzleiter, der seinen Namen verdient!

[ Inhalt ]

Potenzialausgleich

Einheit: Volt, Millivolt, Ohm
Der Potenzialausgleich und Erdung sind extrem wichtige elektrische Schutzmaßnahmen. Die Potenzialausgleichsschiene(n) ist die Verbindung zum Gebäudeerder (Fundamenterder) und stellt dieses Erdpotenzial als Basis der gesamten Hausinstallation zur Verfügung. Ursprünglich wurde der Potenzialausgleich in der Elektroinstallation ersonnen, um Ihr Leben zu schützen, wenn Überspannungen, Kurzschlüsse oder Körperschlüsse in elektrischen Geräten auftauchen.

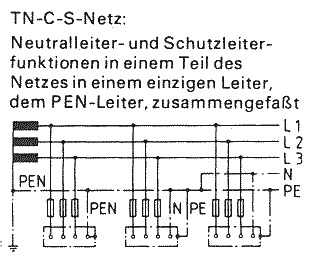

Schutzleiterfunktion verPENnt Daher meinte man wohl auch, die um Pfennigbeträge billigere Kombinationsmaßnahme TN-C-S Netz mit einem PEN-Leiter in Stockwerksinstallationen sei dafür ausreichend.

TN-C-S ist nichts für EDV !

<=== 1 Meter Leiterdraht für den separaten PE-Leiter in 16mm² kostet ca. 0,75 Euro!
Hierzu gibt es detailreiche Infos:
  • der nicht mehr erhältliche Artikel von Karl-Heinz Otto zur verPENnten Elektroinstallation und
  • die Wiesemann & Theis GmbH mit Abhilfen.
  • Zahlreiche Diskussionen in 'Der Elektro- und Gebäudetechniker' zeigen, dass man solche Anlagen schnell und einfach auf TN-S umrüsten kann, indem man
    • im 1. Verteiler (und nur dort) hinter der Netzeinspeisung eine Verbindung zwischen PEN und PE zulässt.
    • Den alten PEN-Leiter mit blauem Klebeband kennzeichnet, so dass die grün-gelbe Isolierung noch sichtbar bleibt
    • Der neu verlegte grün-gelbe PE wird an die Schutzleiterschienen angeschlossen und dient ausschließlich als Schutzleiter.
    [aus: de 8/2005, Seite 15]
[ Inhalt ]

Sicherungen

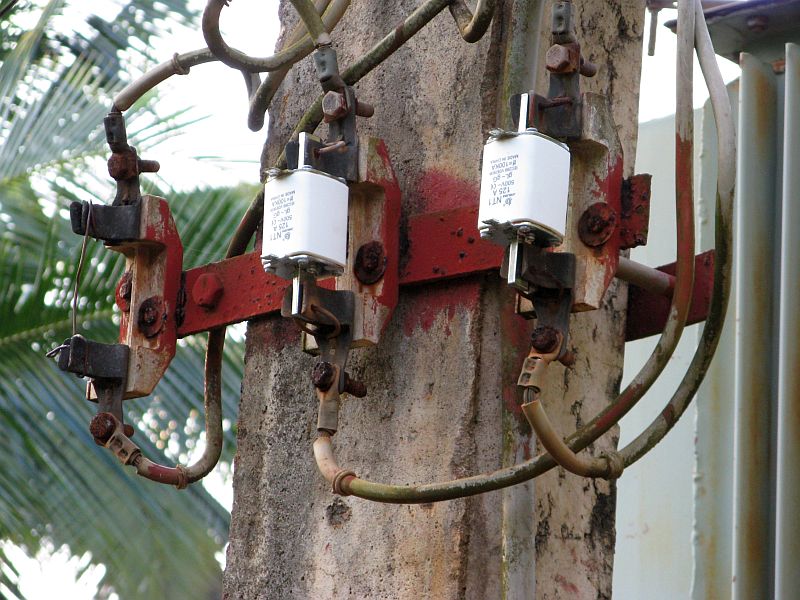

Diese Installation fand ich 2009 in Sri Lanka. Es ist dort nicht die einzige dieser Art.

Sicherungen

Was zuerst zum Lachen reizt, wird bei weiterem Nachdenken ein Armutszeugnis der westlichen Zivilisation. Wir bringen den Strom - also alle Erleichterungen mit der elektrischen Leistung - in arme Länder, schaffen es aber nicht, mit Bildung und entsprechenden Schutzmaßnahmen dafür zu sorgen, dass Tier und Mensch ungefährdet damit umgehen können. Meist fehlen verschließbare Schutzgehäuse, die entsprechenden Werkzeuge und Ersatzteile. Für uns selbstverständlich, in armen Ländern nicht. So muss ein Draht eine Sicherung ersetzen.

Helfen Sie mit, solche bei uns selbstverständlichen Schutzmaßnahmen zu installieren! Ein Spende reicht, denn wir hier sind reich.
